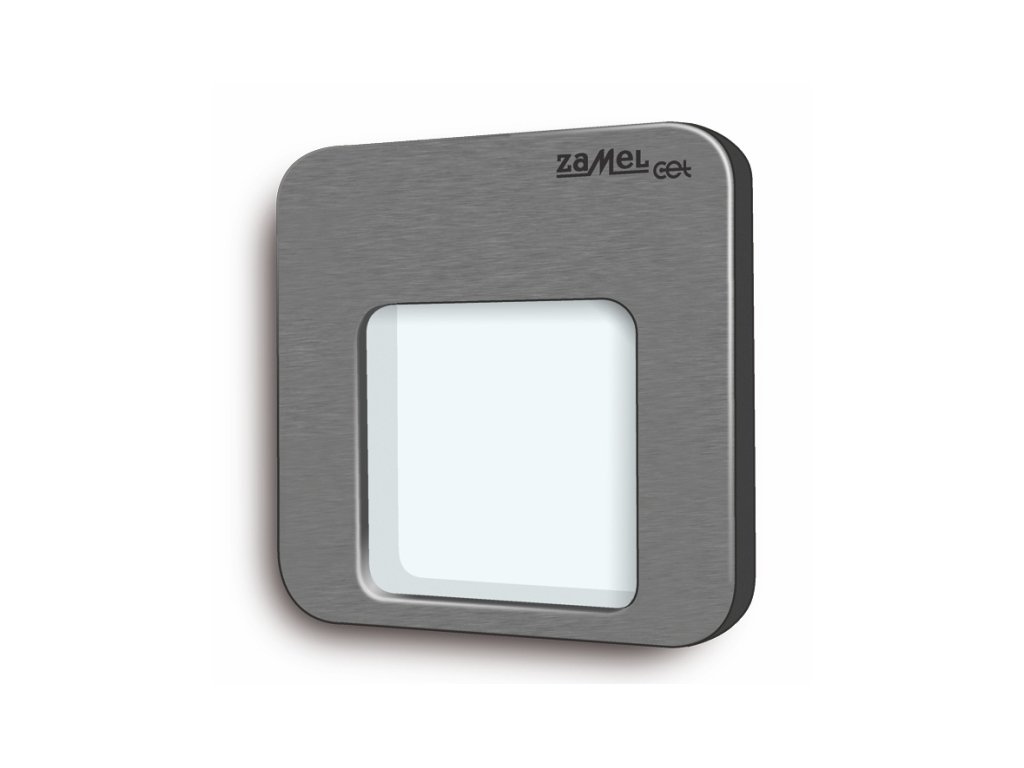

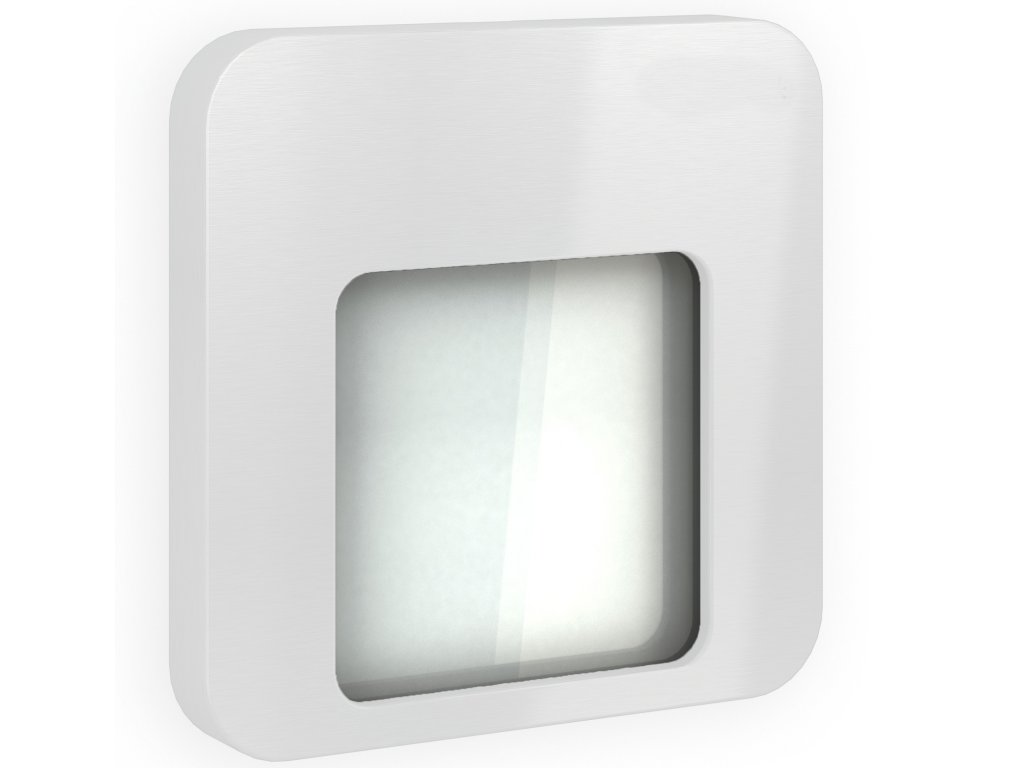

Svetlo LED MOZA s čidlom, pod omietku, do KU krabice, 14Vss, IP20

Moza je orientačné svietidlo do interiéru. Svietidlo má integrované pohybové čidlo PIR a čidlo súmraku. Montáž do krabice Φ 68 mm. Moza so zabudovaným pohybovým a súmrakovým čidlom sa charakterizuje vysoko úžitkovými a dekoračnými vlastnosťami. Nájde uplatnenie pri nasvietení schodísk a chodieb. Pohybové čidlo umožňuje rozsvietenie po vykrytí pohybu, súmrakové čidlo zaisťuje svietenie iba pri nastavenej intenzite svetla.

K tomuto svietidlu je potrebné dokúpiť ZDROJ ZNP-08-14, ktorý nájdete tu.

Charakteristika:

• Regulácia času svietenia v rozsahu 2÷35 s
• Regulácia citlivosti súmrakového čidla v rozsahu 2÷20 lx
• Dosah činnosti 2÷3 m s otvoreným uhlom 120^o
• Dodatočný beznapäťový kontakt s max. zaťažením 3 A umožňuje spínanie ďalších svietidiel napríklad na línii schodiska alebo chodby
• Svetelný lúč je emitovaný dvoma smermi: dopredu a dole
• Použité LED diódy vysokej kvality firmy CREE
• Vysoká akosť prevedenia, minimálny odber prúdu a trvanlivosť odhadovaná na 5 rokov stáleho svietenia ( cca 40&000 h)
• 14 V DC, IP20
• Svietidlo spolupracuje s fotovoltaickými článkami
• Zdroj svetla – 4 LED diódy
• Zabudovaný systém stabilizujúci diódový prúd
• rozmery 80 x 80 mm
• K napájaniu osvetlenia sa odporúčajú zdroje firmy Zamel série ZNP, ZNN a ZNM v prevedení 14 VDC
• Výkon napájania je nutné prispôsobiť počtu napájaných svietidiel
• Farebné prevedenie: kartáčovaná oceľ, hliník, grafit, biela a čierna
• Svietidlo je vybavené dodatočným NO kontaktom. Tento kontakt je možné využiť na spínanie/vypínanie ľubovoľných zariadení s max. zaťažiteľnosťou 3 A pre 230 V AC. Tento kontakt môže napr. slúžiť na spínanie iných svietidiel na chodbách alebo schodiskách.
• Dosah práce čidla je max. 3 m s uhlom 120 ^o.
• Vyhýbajte sa montáži svietidla pravouhle k smeru pohybu – optimálna montáž s uhlom detekcie pohybu je znázornená na obrázku.
• Po privedení napájacieho napätia sa odporúča počkať najmenej 30 s na ustálenie práce snímača PIR – až potom je možné kontrolovať správnosť funkcie.
• Osvetlenie je tiež vybavené súmrakovým čidlom na meranie svetelnej intenzity v rozmedzí od 2 do 20 lx. Umožňuje to presne stanoviť tzv. „úroveň súmraku“.

FUNKCIE

Snímač pohybu - Pohybové čidlo pracuje na systéme PIR a umožňuje zopnutie svietidla po odhalení pohybu v detekčnej oblasti. Svetlo svieti počas pohybu v dosiahnutí čidla. Pohybové čidlo je v kryte umiestnené tak, aby zabezpečilo optimálne podmienky detekcie pohybu so zohľadnením montážnych špecifík na komunikačných líniách, schodiskách a chodbách.

ČAS - Oneskorenie vypnutia svietenia (po ustaní pohybu v detekčnej oblasti) je nastaviteľné v rozsahu 2 ÷ 35 s, pomocou potenciometra ČAS.

Súmrakové čidlo - s regulovateľnou citlivosťou na svetelnú intenzitu umožňuje prácu pri zvolenej svetelnej intenzite. Citlivosť je regulovateľná v rozsahu 2 ÷ 20 lx pomocou potenciometra Lux.

Príklady inštalácií:

Schéma 1.

Svietidlo je napájané zo zdroja 14 V DC. Po odhalení pohybu v detekčnej oblasti sa svetlo zapne alebo nie p, v závislosti od svetelnej intenzity. Po ustaní pohybu sa svetlá vypnú s oneskorením 2 ÷ 35 s podľa nastavenia TIME.

Schéma 2.

Prvé svietidlo je svietidlo s snímačom pohybu a súmraku. Ostatné svietidlá sú v štandardnej verzii napájané napätím 14 V & nbsp; v závislosti na svetelnej intenzite. Po ustaní pohybu sa svetlá vypnú s oneskorením 2 ÷ 35 s podľa nastavenia TIME.
