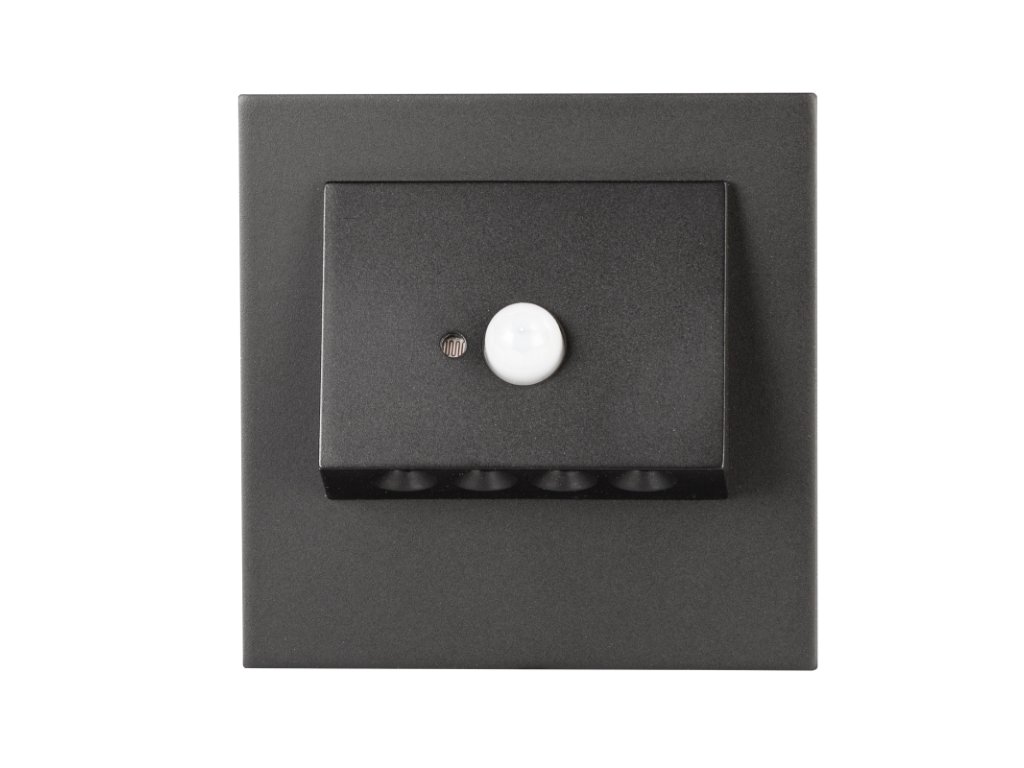

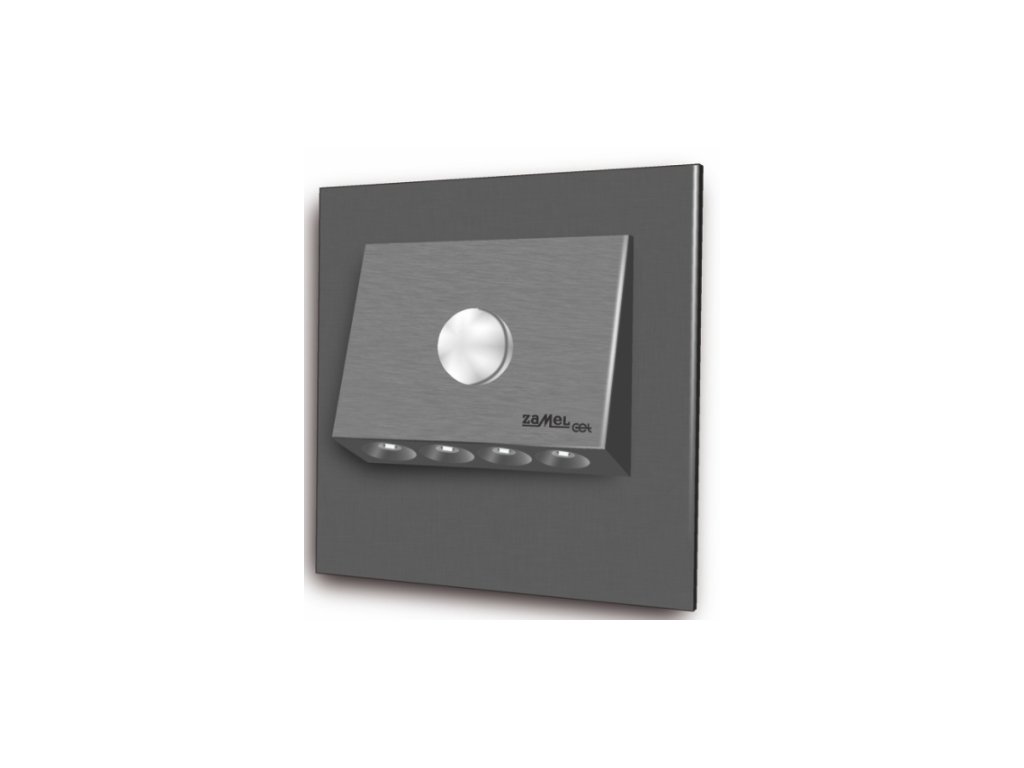

Orientačné LED svietidlo NAVI s čidlom, do KU krabice, 14Vss, IP20
Kód: 11-316-51 11-316-52 11-316-57 11-316-67 11-316-11 11-316-12 11-316-17 11-316-31 11-316-32 11-316-37 11-316-21 11-316-22 11-316-27 Zvoľte variantPodrobný popis
Svietidlo má integrovaný pohybový snímač PIR a súmrakovú sondu. Montáž výhradne do interiéru. Inštalácia do montážnej krabice KU-68 a KP-68.
K tomuto svietidlu je potrebné dokúpiť ZDROJ ZNP-08-14, ktorý nájdetetu.
NAVI so zabudovaným pohybovým a súmrakovým čidlom sa charakterizuje vysoko úžitkovými a dekoračnými vlastnosťami s mnohými funkciami. Nájde uplatnenie pri nasvietení schodísk a chodieb.
Charakteristika:
- Regulácia času svietenia v rozsahu 2÷35 s.
- Regulácia citlivosti súmrakového čidla v rozsahu 2÷20 lx.
- Dosah činnosti 2÷3 m s otvoreným uhlom 120o.
- Dodatočný beznapäťový kontakt s max. zaťažením 3 A umožňuje spínanie ďalších svietidiel napríklad na línii schodiska alebo chodby.
- Použité LED diódy vysokej kvality firmy CREE.
- Vysoká kvalita prevedenia, minimálny odber prúdu a trvanlivosť odhadovaná na 5 rokov stáleho svietenia (cca 40 000 h).
- Krytie umožňuje použitie iba v interiéri
- Svietidlo spolupracuje s fotovoltaickými článkami
- Zdroj svetla – 4 LED diódy
- Zabudovaný systém stabilizujúci diódový prúd
- rozmery 80x80 mm
- K napájaniu osvetlenia sa odporúčajú zdroje firmy Zamel série ZNP, ZNN a ZNM v prevedení 14 VDC
FUNKCIE
Svietidlo je vybavené pohybovým a súmrakovým čidlom. Pohybové čidlo pracuje na systéme PIR a umožňuje zopnutie svietidla po zaznamenaní pohybu v detekčnej oblasti Svetlo svieti počas pohybu v dosiahnutí čidla.
Oneskorenie vypnutia osvetlenia po ustaní pohybu v detekčnej oblasti je nastaviteľné v rozsahu 2 ÷ 35 s, v závislosti od nastavenia potenciometra. ČAS.
Zabudovaný súmrakový snímač s regulovateľnou citlivosťou svetelnej intenzity umožňuje prácu pri zvolenej svetelnej intenzite. Citlivosť je regulovateľná v rozsahu 2 ÷ 20 lx pomocou potenciometra Lux.
Príklady inštalácií:
Schéma 1. - Svietidlo je napájané zo zdroja 14 V&DC, Po zaznamenaní pohybu v detekčnej oblasti sa svetlo zapne alebo nie, v závislosti od svetelnej intenzity.
Schéma 2. - Prvé svietidlo je svietidlo s snímačom pohybu a súmraku. Ostatné svietidlá sú v štandardnej verzii napájané napätím 14 V DC. Štandardné svetlá sa spúšťajú prostredníctvom beznapäťového kontaktu vyvedeného z krytu osvetlenia s snímačmi. Po pohybe v detekčnej oblasti sa všetky svetlá rozsvietia alebo nie v závislosti od svetelnej intenzity. Po ustaní pohybu sa svetlá vypnú s oneskorením 2 ÷ 35 s podľa nastavenia TIME.
ODPORÚČANIA
- Pohybové čidlo je v kryte umiestnené tak, aby zabezpečilo optimálne podmienky detekcie pohybu so zohľadnením montážnych špecifík na komunikačných líniách, schodiskách a chodbách.
- Svietidlo je vybavené dodatočným NO kontaktom. Tento kontakt je možné využiť na spínanie/vypínanie ľubovoľných zariadení s max. zaťažiteľnosťou 3 A pre 230 V AC. Tento kontakt môže napr. slúžiť na spínanie iných svietidiel na chodbách alebo schodiskách – viď schéma 2.
- Dosah práce snímača je max. 3 m s uhlom 120 stupňov.
- Vyhýbajte sa montáži svietidla pravouhle k smeru pohybu – optimálna montáž s uhlom detekcie pohybu je znázornená na obrázku.
- Po privedení napájacieho napätia sa odporúča počkať najmenej 30 s na ustálenie práce snímača PIR – až potom je možné kontrolovať správnosť funkcie.
- Osvetlenie je tiež vybavené súmrakovým čidlom na meranie svetelnej intenzity v rozmedzí od 2 do 20 lx. Umožňuje to presne stanoviť tzv. „úroveň súmraku“.
Dodatočné parametre
| Kategória: | Osvetlenie interiéru |
|---|---|
| Záruka: | 3 roky |
| EAN: | Zvoľte variant |
| Typ svietidla: | Orientačné LED svietidlo |
| Možnosť stmievania: | áno |
